Origen de Asfalto

Asphalt Machineries and Equipment

Es muy conocido que el término "bitumen" se originó en Sanscrito, donde la palabra "jatu" significa alquitrán y "jatubrit" significa la creación de alquitrán, palabra referida al alquitrán producido por resinas de algunos árboles. El equivalente en latin fue originalmente "gwitu-men" (cercano al alquitrán) y por otros "pixtu-men" (alquitrán burbujeado), cuya palabra fue acortada subsecuentemente a "bitumen" pasada luego del francés a ingles.

Existen varias referencias al asfalto en la Biblia, aunque la terminología usada puede ser bastante confusa. En el libro del Génesis se refiere al impermeabilizante del Arca de Noe, el cual fue preparado con y sin alquitrán y de la aventura juvenil de Moisés en "Un Arca de Espadaña, pintarrajeada con lodo y con alquitrán".

Aun mas confusas son las descripciones de La Torre de Babel. La Versión Autorizada de la Biblia dice: "Ellos tenían ladrillos por rocas y lodo para mortero", la nueva versión autorizada dice: "Ellos usaron ladrillos en vez de piedra y alquitrán en vez de mortero". La traducción de Moffat en 1935 dice: "Ellos usaron ladrillos en vez de piedras y asfalto en vez de mortero"; así como en la nueva versión oficial de la Biblia en español. Tampoco es desconocido que los términos bitumen, alquitrán y asfalto son intercambiables.

Los primeros usos del asfalto

En las vecindades de depósitos subterráneos de crudo de petróleo, laminas de estos depósitos pueden verse en la superficie. Esto puede ocurrir pos fallas geológicas; la cantidad y naturaleza de este material que se observa naturalmente depende de un numero de procesos naturales, los cuales pueden modificar las propiedades del material. Este producto puede ser considerado un "asfalto natural", a menudo siendo acompañado por materia mineral, y la mezcla y dependiendo de las circunstancias por las cuales hayan sido mezcladas.

Existen por supuesto grandes depósitos de crudo de petróleo en el medio ambiente y por miles de años estos han correspondido a laminas superficiales de asfalto "natural". Los antiguos habitantes de esas zonas no apreciaron rápidamente las excelentes propiedades impermeabilizantes, adhesivas y de preservación que tenia el asfalto y rápidamente dejaban de usar este producto para su disposición final. Por mas de 5.000 años el asfalto en cada una de sus formas ha sido usado como un impermeabilizante y/o agente ligante.

Los Sumerios, 3.800 AC, usaron asfalto y se recuerda este como el primer uso de este producto. En Mohenjo Daro, en el valle Indus, existen tanques de agua particularmente bien preservados los cuales datan del 3.800 AC. En las paredes de este tanque, no solamente los bloques de piedra fueron pegados con un asfalto "natural" sino que también el centro de las paredes tenían "nervios" de asfalto natural.

Este mismo principio se usa actualmente en el diseño de modernos canales y diques. Se cree que Nebuchadnezzar fue un hábil exponente del uso del asfalto debido a que existe la evidencia que el usaba el producto para impermeabilización  de los techos de sus palacios y como un ingrediente en sus caminos empedrados. El proceso de momificación usado por los antiguos egipcios también testifica las cualidades preservativas del asfalto, aunque es una materia de disputa si se usó asfalto en vez de resinas.

Los antiguos usos "naturales" del asfalto descriptos arriba no persisten en dudas en aquellas partes habitadas del mundo donde estos depósitos de asfalto natural estaban fácilmente disponibles. En consecuencia esto parece haber sido poco desarrollo del arte en algún otro sitio. No fue hasta el fin del siglo XIX que alguno de los presentes mayores usos del asfalto fueron introducidos. Sin embargo, esto parecía haber sido algún conocimiento de carpetas alternativas en el periodo intermedio como esta en la grabación que Sir Walter Raleigh, en 1.595 proclamo el lago de asfalto que encontró en Trinidad para hacer el mejor impermeabilizante utilizado en el acollado de barcos. En la mitad del siglo XIX se intenta que el asfalto fuera manufacturado para utilizarse superficies de carreteras. El mismo provenía de depósitos naturales europeos.

Así fue como se comenzaron a utilizar productos naturales que se obtenían del suelo, dando la llegada al carbón, alquitrán y luego el asfalto manufacturado a partir del crudo de petróleo. Durante el siglo XIX el uso del asfalto estaba limitado por su escasa disponibilidad, no obstante lo cual a mediados del mismo, la roca asfáltica participaba en la pavimentación de calles en Europa y despues de 1.870, en USA . El aporte intensivo del asfalto en obras viales ocurrió a principios del siglo XIX debido a dos acontecimientos casi simultaneos: la aparición del automotor con rodado neumático -que sustituyó a la llanta maciza de caucho ideada en 1.869- y la explotacion masiva del petroleo cuya industrialización lo convirtió en productor principal de asfaltos.

En el primer paso, el automovil obtuvo pronto el favor del público que reclamó buenos caminos para mayor seguridad y confort. El transporte carretero comercial creó la dependencia "camion-camino" exigiendo amplias carreteras para más y mejores vehículos. En el segundo caso, el petróleo produjo importantes volúmenes de asfaltos aptos para un directo uso vial (cementos asfálticos) y asfaltos diluidos con las fracciones livianas (cut-back). Las emulsiones bituminosas de tipo aniónico aparecieron por entonces (1.905) como paliativo del polvo, mientras que las catiónicas lo hicieron entre 1.951 y 1.957 en Europa y EE.UU. respectivamente; en Argentina las aniónicas comenzaron a producirse a mediados de la decada del '30 y las catiónicas a fines del '60. Tanta actividad volcada al campo vial hizo que se hablara de la "era del automovil y la construcción de carreteras". Los primeros trabajos asfálticos en calles y caminos fueron hechos con procesos sencillos para distribuir tanto el ligante como los áridos (a mano), apareciendo luego lanzas con pico regador y bomba manual.

El ritmo de las obras viales y la necesidad de mejorar los trabajos y reducir costos hizo progresar la operación vial. Los métodos manuales se mecanizaron apareciendo: regadores de asfalto a presion, distribuidores de piedra, aplanadoras vibrantes, rodillos con neumáticos de presión controlada, etc. Las mezclas asfálticas en sitio cambiaron niveladoras y rastras por motoniveladoras y plantas moviles o fijas. Las primeras mezclas calientes irrumpieron en el mercado alrededor de 1.870 con plantas intermitentes (pastones) de simple concepción. Hacia 1.900 se habia mejorado su diseño incluyendo tolvas de árido, elevadores de materiales fríos y calientes, secadores rotativos, tanques para acopiar asfalto, mezcladoras que permitian cargar vagones a camiones. Entre 1.930 y 1.940 se incorporan cintas transportadoras, colectores de polvo y otros aditamentos, en las décadas del 50 y 60 se desarrollan plantas de mayor capacidad, hacia 1.970 se introducen sistemas computarizados para dosificación y controles de elaboracion, polvo y ruido. Todo este proceso mantuvo la operatoria fundamental: secado-cribado-proporcionado-mezclado.

En 1.910 existían en EE.UU. pequeñas plantas en caliente, de mezclado en tambor que hacia 1.930 fueron reemplazadas por las de mezclador contínuo, de mayor produccion. En 1.960 el procedimiento de secado y mezclado en tambor fue rescatado y actualmente estas plantas (tambor mezclador) producen mezclas de gran calidad y compiten además en el reciclado de pavimentos. Los silos para acopio de mezcla caliente forman parte de las plantas de tambor mezclador; tambien suelen encontrarse estos sitios en instalaciones discontinuas para independizar las operaciones de carga de los camiones, o silos de gran capacidad, dotados de revestimiento aislante, permiten al acopio de mezcla caliente durante varios dias conservando su trabajabilidad.

La terminadora o pavimentadora asfáltica, fue introducida por Barber Greene en 1.937, despues de siete años de experimentacion, luego producidas por otras compañias con algunas variantes, pero manteniendo el esquema operativo original. En el campo de nuevos materiales ingresaron los aditivos: polímeros, fibras, agregados livianos , betunes sintéticos incoloros y mejoradores de adherencia. Los trabajos asfálticos se diversificaron: lechadas bituminosas, microaglomerados, carpetas de reducido espesor, mezclas drenantes, mezclas o lechadas en color para pisos o como seguridad vial.

Bibliografia consultada:
"Shel Bitumen Handbook"
"El asfalto Ing. Marcelo Alvarez"


Asfaltos Naturales
Los asfaltos son materiales aglomerantes de color oscuro, constituidos por complejas cadenas de hidrocarburos no volátiles y de elevado peso molecular.  Estos pueden tener dos orígenes; los derivados de petróleos y los naturales.
Los asfaltos naturales, se han producido a partir del petróleo, pero por un proceso natural de evaporación de las fracciones volátiles, dejando las asfálticas solamente.

Estos pueden encontrarse como escurrimientos superficiales en depresiones terrestres, dando origen a lagos de asfalto, como los de las islas Trinidad y Bermudas.  También aparecen impregnando los poros de algunas rocas, denominándose rocas asfálticas, como la gilsonita.  Así también se encuentran mezclados con elementos minerales, como pueden ser arenas y arcillas en cantidades variables, debiendo someterse a posteriores procesos de purificación, para luego poder ser utilizadas en pavimentación. En la actualidad, no es muy utilizado este tipo de asfalto por cuanto adolece de uniformidad y pureza.

Estos asfaltos pueden clasificarse como:

Asfaltos Nativos, sólidos o semisólidos

1) Puros o casi puros.
Asfalto del lago Bermúdez.

2) Asociados con materia mineral
Asfaltos del lago Trinidad.
Asfaltos del lraq, Boeton y Selenitza.
Asfaltos de roca europeos y americanos.

3) Asfaltitas duras
Gilsonita
Grahamita
Pez lustrosa, Manjak

El asfalto del lago Bermúdez se presenta en el lago del mismo nombre, en Venezuela.  Este se ha empleado en la fabricación de asfalto emulsificado para carreteras y calles, en tejados y como impermeabilizante.  Aún en nuestros días se usa como aglutinante para pisos de carreteras y como material para pavimentos.  El asfalto del lago Bermúdez se refina al vapor igual que el del lago Trinidad, proceso que se analizará mas adelante.

El asfalto del lago Trinidad se presenta en el lago de asfalto del lago de la isla Trinidad y es considerado como el depósito más importante de asfalto natural en todo el mundo.  Este asfalto es bastante duro y hay que extraerlo usando maquinaria especial para dicho fin, tanto así que resulta apto para soportar el ferrocarril que sirve como medio de transporte en la zona.  El asfalto del lago Trinidad contiene bastante materia mineral, algunas fácilmente visibles al microscopio, que se depositan cuando se altera la viscosidad con calor y la viscosidad de sedimentación sigue aproximadamente la ley de Stoke.

En la refinería, se calienta el asfalto crudo en grandes calderas abiertas provistas de serpentinas de vapor para expulsar el agua, y después se cuela.  Este producto se conoce con el nombre de Asfalto Trinidad Refinado.  El asfalto refinado se reblandece mezclándolo con un residuo líquido de petróleo que sirve de fúndente, y el producto se llama cemento asfáltico o cemento de asfalto del lago Trinidad.

El asfalto del lago Trinidad se adapta bien a las mezclas con alquitrán de hulla para disminuir la volatilidad de éste y hacerlo más consistente y más estable a los aumentos de temperatura.  Este asfalto es miscible con casi todos los demás asfaltos y betúmenes naturales, aceites vegetales y minerales, ceras, breas y alquitrán de hulla.  Casi todos los usos de éste asfalto exigen una manipulación a temperatura elevada, y las mezclas con materiales bituminosos más blandos o más duros suelen hacerse a temperaturas comprendidas entre 107 y 204 °C.  Este asfalto se emplea como material de pavimentación, y en la fabricación de materiales asfálticos para tejados, materiales impermeabilizantes, mástic asfáltico, revestimiento para tuberías y conductos, y para otros usos especializados.

Los principales yacimientos de roca asfáltica están en Europa y Norteamérica, pero hay depósitos en todo el mundo.  Los asfaltos de roca norteamericanos suelen componerse de arenisca o caliza o una mezcla de ambas, impregnadas con betún; los calizos se diferencian por su estructura física de los que contienen arenisca.

Los asfaltos de roca se usan para pavimentar calles.  Se mezclan uno o varios asfaltos de roca pulverizados para obtener una composición media, se extiende la mezcla, se aplica calor si es necesario, y por medio de presión se iguala la superficie.  La roca pulverizada se mezcla con asfalto del lago Trinidad u otros asfaltos para obtener un mástique que es mucho más rico en betún que las mezclas de rocas.  Este mástic, aplicado a una base de hormigón o de madera a una temperatura de 177 a 232 ºC, se utiliza en la fabricación de materiales para tejados, pisos y revestimientos impermeabilizadores para estanques y depósitos.  Una buena parte del mástic utilizado en Estados Unidos para hacer revestimientos o pisos impermeabilizados o resistentes a los ácidos no contiene asfalto nativo de roca, sino mezclas de otros asfaltos con polvo de piedra, rocas trituradas, arena o grava.

La gilsonita o caucho mineral, sólo se presenta naturalmente en la cuenca del río Uintah, en Utah y Colorado, Estados Unidos.  Es uno de los bitúmenes naturales más puros que se conocen y se distingue fácilmente de las demás asfaltitas por su color pardo, su peso específico más bajo, su contenido fijo de carbono y poco azufre.  Las calidades comerciales son; selecto, segundo (corriente) y azabache.  Se distinguen por el punto de reblandecimiento y el comportamiento en los solventes derivados de petróleo.

La gilsonita se emplea mucho en la fabricación de barnices negros mezclándola con aceites secantes y resinas, residuos de petróleo y otros asfaltos, con todos los cuales es miscible en todas proporciones.  Se emplea también mucho en la fabricación de artículos moldeados termoplásticos, revestimientos para frenos, pisos de mástique, losetas asfálticas, compuestos saturantes para alambres aislados, bandas de transmisión, tejidos impregnados, pinturas para maderas y revestimientos de oleoductos.  En virtud de su elevada resistencia dieléctrica, se usa en muchos compuestos eléctricos, y su color pardo hace que se utilice en tintas de imprenta, especialmente en los tipos pardos para rotograbado.

A diferencia de casi todos los demás asfaltos naturales o de petróleos, la gilsonita se mezcla en casi todas las proporciones con ceras para formar compuestos estables.  Cuando se emplea en proporciones pequeñas en mezclas de cera-asfaltos, actúa como portador e impide la separación de la cera y el asfalto.  Añadiendo una pequeña proporción de gilsonita al fúndente antes de soplar el asfalto, el producto es menos grasiento o aceitoso.  Cuando se añade a un asfalto oxidado, de temperatura de reblandecimiento elevada, la gilsonita reduce la penetración y el punto de reblandecimiento; pero cuando se añade a un asfalto oxidado de temperatura de reblandecimiento baja, reduce la penetración y eleva el punto de reblandecimiento.

La grahamita es una asfaltita que se encuentra en diversos lugares de los Estados Unidos, Cuba y Sudamérica.  Los yacimientos de Oklahoma se explotaron bastante durante algunos años, pero en la actualidad casi toda la grahamita empleada procede de las minas de Cuba.  La grahamita se diferencia de la gilsonita y pez lustrosa en su contenido mas alto de carbono fijo y en que se hincha pero no se funde, cuando se calienta.  Su coloración es mas negra que la gilsonita y la pez lustrosa.

En los últimos años, la grahamita no se ha empleado tanto.  Sus usos estaban orientados para revestimiento de tuberías, fieltros para techumbres y relleno de juntas de expansión en pavimentos rígidos.  En la actualidad ha sido reemplazada por asfaltos de petróleo oxidado.

La pez lustrosa es un intermedio entre la gilsonita y la grahamita.  Tiene un peso específico mas elevado y un punto de fusión mas alto.  Se funde también con mas dificultad, es menos soluble en nafta de petróleo, sin embargo su solubilidad en sulfuro de carbono pasa del 95 %.
Se prefiere la pez lustrosa, de la isla de Barbados (Manjak), en la fabricación de barnices y lacas a causa de su lustre y su intenso color negro.  La pez procedente de Cuba es muy variable y no tiene ninguna norma especial de calidad, sin embargo es la mas conocida y utilizada de las Antillas y otros sitios.  Se ofrece a veces como sustituto de la gilsonita


Composición del Asfalto
El asfalto es considerado un sistema coloidal complejo de hidrocarburos, en el cual es difícil establecer una distinción clara entre la fase continua y la dispersa.  Las primeras experiencias para describir su estructura, fueron desarrolladas por Nellensteyn en 1924, cuyo modelo fue mejorado más tarde por Pfeiffer y Saal en 1940, en base a limitados procedimientos analíticos disponibles en aquellos años.

El modelo adoptado para configurar la estructura del asfalto se denomina modelo micelar , el cual provee de una razonable explicación de dicha estructura , en el cual existen dos fases; una discontinua (aromática) formada por dos asfáltenos y una continua que rodea y solubiliza a los asfáltenos, denominada maltenos. Las resinas contenidas en los maltenos son intermediarias en el asfalto, cumpliendo la misión de homogeneizar y compatibilizar a los de otra manera insolubles  asfáltenos. Los maltenos y asfaltenos existen como islas flotando en el tercer componente del asfalto, los aceites.

Modelo de Composición del Asfalto

Asfaltenos

 Maltenos



>Compuestos Polares

>Hidrocarburos Aromáticos

>Peso molecular mayor 1.000
Precipitan como sustancias oscuras
por dilución con parafinas de bajo
punto de ebullición (pentano-heptano)

>No polares

>Hidrocarburos Alifáticos más Nafténicos
y Aromáticos

>Peso molecular hasta 1.000
Medio continuo

Dispersado  Sistema Coloidal

Asfaltos Derivados de Petróleo

Los asfaltos mas utilizados en el mundo hoy en día, son los derivados de petróleo, los cuales se obtienen por medio de un proceso de destilación industrial del crudo.  Representan mas del 90 % de la producción total de asfaltos. La mayoría de los petróleos crudos contienen algo de asfalto y a veces casi en su totalidad.  Sin embargo existen algunos petróleos crudos, que no contienen asfalto.  En base a la proporción de asfalto que poseen, los petróleos se clasifican en:
Petróleos crudos de base asfáltica.

Petróleos crudos de base parafínica.
Petróleos crudos de base mixta (contiene parafina y asfalto).

El asfalto procedente de ciertos crudos ricos en parafina no es apto para fines viales, por cuanto precipita a temperaturas bajas, formando una segunda fase discontinua, lo que da como resultado propiedades indeseables, tal como la pérdida de ductilidad.  Con los crudos asfálticos esto no sucede, dada su composición.
El petróleo crudo extraído de los pozos, es sometido a un proceso de destilación en el cual se separan las fracciones livianas como la nafta y kerosene de la base asfáltica mediante la vaporización, fraccionamiento y condensación de las mismas.  En consecuencia, el asfalto es obtenido como un producto residual del proceso anterior.
El asfalto es además un material bituminoso pues contiene betún, el cual es un hidrocarburo soluble en bisulfuro de carbono (CS2).  El alquitrán obtenido de la destilación destructivo de un carbón graso, también contiene betún, por lo tanto también es un material bituminoso pero no debe confundirse con el asfalto, ya que sus propiedades difieren considerablemente.  El alquitrán tiene bajo contenido de betún, mientras que el asfalto está compuesto casi enteramente por betún, entre otros compuestos.
El asfalto de petróleo moderno, tiene las mismas características de durabilidad que el asfalto natural, pero tiene la importante ventaja adicional de ser refinado hasta una condición uniforme, libre de materias orgánicas y minerales extraños.


Obtención de Asfaltos en Refinerias:
El crudo de petroleo es una mezcla de distintos hidrocarburos que incluyen desde gases muy livianos como el metano hasta compuestos semisólidos muy complejos, los componentes del asfalto.  Para obtener este debe separarse entonces las distintas fracciones del crudo de petróleo por destilaciones que se realizan en las refinerias de petróleo.

Destilación Primaria:
Es la primera operación a que se somete el crudo. Consiste en calentar el crudo en hornos tubulares hasta aproximadamente 375ºC. Los componentes livianos (nafta, kerosene, gas oil), hierven a esta temperatura y se transforman en vapor. La mezcla de vapores y líquido caliente pasa a una columna fraccionadora. El líquido o residuo de destilación primaria se junta todo en el fondo de la columna y de ahí se bombea a otras unidades de la refinería.

Destilación al Vacio:
Para separar el fondo de la destilación primaria, otra fracción libre de asfaltenos y la otra con el concentrado de ellos, se recurre comunmente a la destilación al vacio. Difiere de la destilación primaria, en que mediante equipos especiales se baja la presión (aumenta el vacio) en la columna fraccionadora, lográndose así que las fracciones pesadas hiervan a menor temperatura que aquella a la que hervían a la presión atmosférica. El producto del fondo de la columna, un residuo asfáltico mas o menos duro a temperatura ambiente, se denomina residuo de vacio. De acuerdo a la cantidad de vacio que se practica en la columna de destilación, se obtendrán distintos cortes de asfaltos que ya pueden ser utilizados como cementos asfálticos.

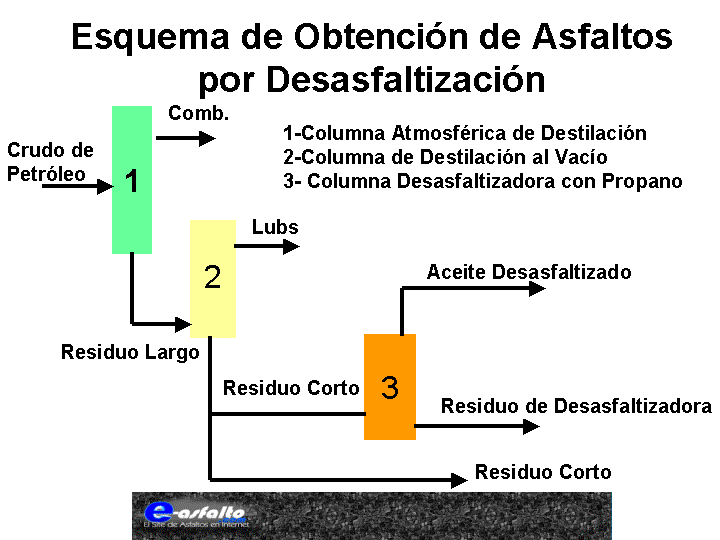

Desasfaltización con propano o butano:
El residuo de vacio obtenido por destilación al vacio, contiene los asfaltenos dispersos en un aceite muy pesado, que, a la baja presión (alto vacio) y alta temperatura de la columna de vacio, no hierve (se destila). Una forma de separar el aceite de los asfaltenos es disolver (extraer) este aceite en gas licuado de petroleo. El proceso se denomina "desasfaltización" y el aceite muy pesado obtenido, aceite desasfaltizado. Se utiliza como solvente propano o butano líquido, a presión alta y temperaturas relativamente moderadas (70 a 120 ºC). El gas licuado extrae el aceite y queda un residuo semisólido llamado "bitumen".

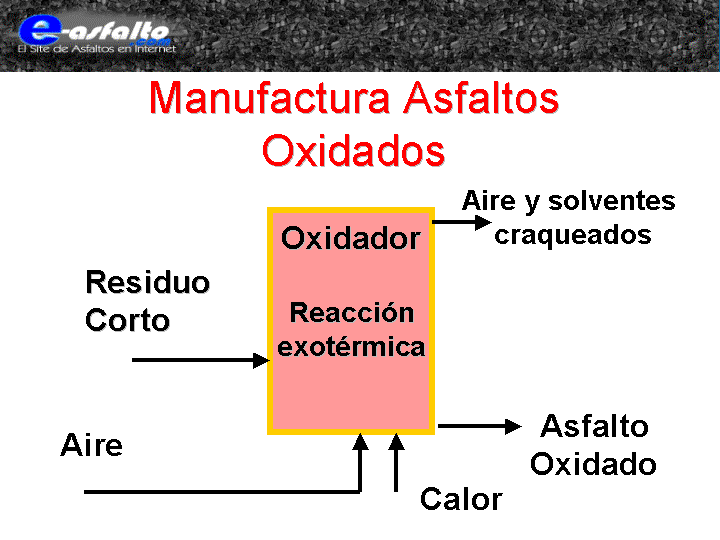

Oxidación del Asfalto
Es un proceso químico que altera la composición química del asfalto. El asfalto está contituído por una fina dispersión coloidal de asfaltenos y maltenos. Los maltenos actúan como la fase contínua que dispersa a los asfaltenos. Las propiedades físicas de los asfaltos obtenidos por destilación permiten a los mismos ser dúctiles, maleables y reológicamente aptos para su utilización como materias primas para elaborar productos para el mercado vial. Al "soplar" oxígeno sobre una masa de asfalto en caliente se produce una mayor cantidad de asfaltenos en detrimento de los maltenos, ocasionando así de esta manera una mayor fragilidad, mayor resistencia a las altas temperatura y una variación de las condiciones reológicas iniciales.
